barramentos blindados

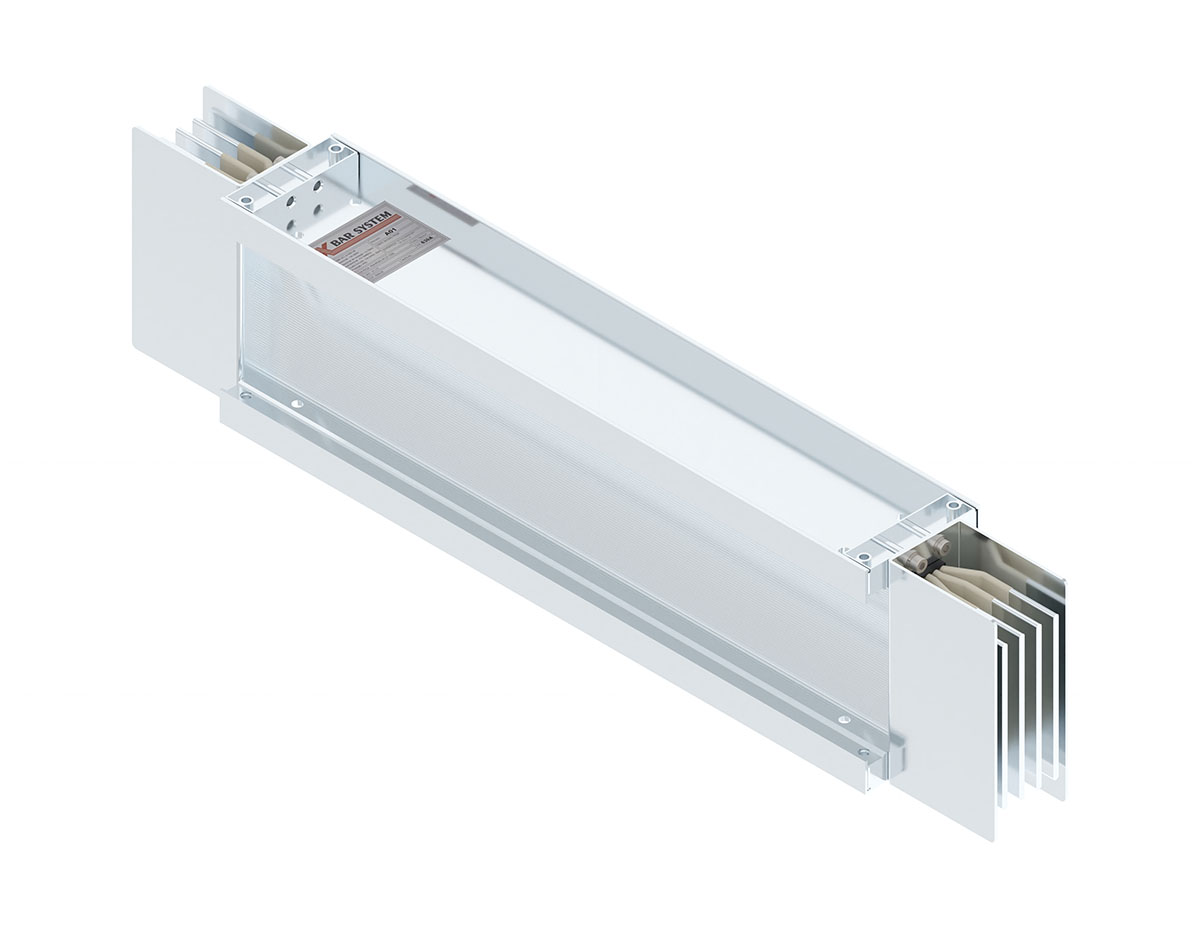

Série XBA 400A a 4000A

A Série XBA é uma solução de alta confiabilidade, certificada pela NBR IEC 61439-6, projetada para distribuição e transporte de energia elétrica em baixa tensão.
Utilizada em empreendimentos de grande porte, apresenta baixíssimas perdas, modularidade e facilidade de instalação.

Ficha Técnica

Vantagens

Máxima segurança operacional e proteção do patrimônio.

Continuidade de serviço e extensibilidade para ampliações futuras.

Instalação simples com suporte da equipe XBAR Service.

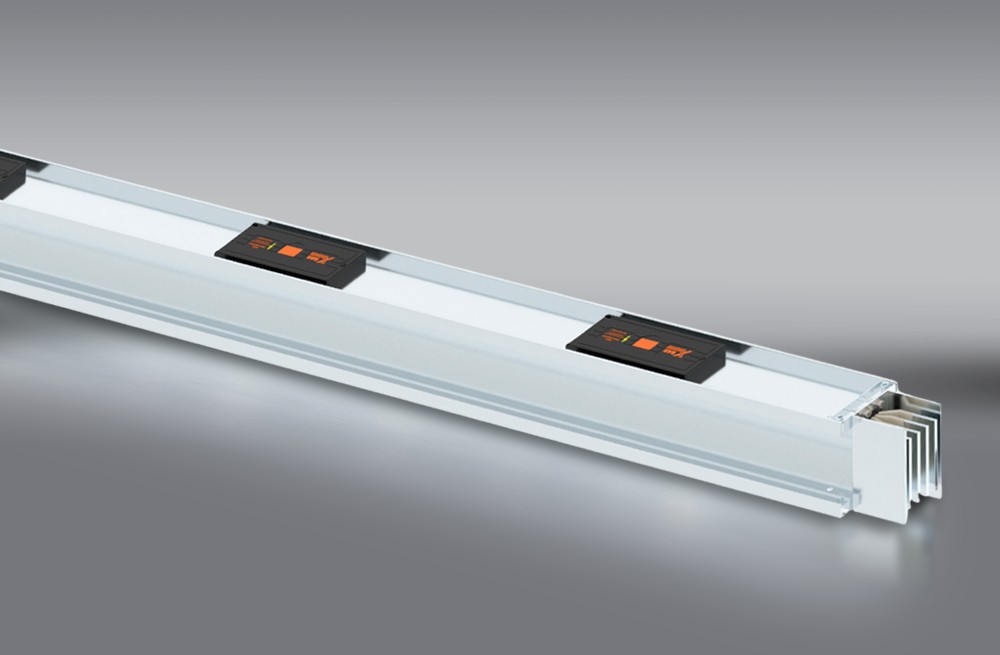

Monitoramento digital integrado via XBAR Tech.

Sistema compacto que reduz espaço em shafts e infraestrutura.

Redução de custos com acessórios e armazenagem.

aplicações

Infraestrutura

Aeroportos, shoppings, arenas esportivas, data centers e hospitais

Soluções seguras e modulares que garantem eficiência energética e redução de custos em grandes empreendimentos, com instalação prática e manutenção simplificada.

Indústrias

Indústrias de manufatura

Alta confiabilidade nas conexões e continuidade de operação, reduzindo paradas e otimizando o desempenho dos sistemas produtivos.

Edifícios

Edifícios comerciais, mistos
e residenciais

Integração perfeita aos projetos elétricos comerciais e residenciais, proporcionando economia de espaço, flexibilidade de expansão e segurança em cada detalhe.

Produção

Indústrias com processos
contínuos

Performance constante em linhas de produção com processos contínuos, oferecendo máxima estabilidade, fácil monitoramento e baixo custo de manutenção.

In-corrente nominal
Fatores  -cos ɸ=092 (100% Inom) V/100 m/A
Dimensões Externas (mm)
Peso Linear (kg /m)
IP - Grau de Proteção e Topologia
Icw - Corrente Suportável de Curta Duração (1s)
Ui - Tensão Nominal de Isolamento
Ue - Tensão Nominal de Operação
Uimp - Tensão Nominal de Impulso Atm
400 A
0,0289
96 x 128
7,3
20 kA
630 A
0,0185
111 x 128
8,6
30 kA
800 A
0,0161
126 x 128
9,7
35 kA
1000 A
0,0125
146 x 128
11,9
IP 55
42 kA
1250 A
0,0089
171 x 128
13,9
Barras
42 kA
100 V
690 V
8 kV
1600 A
0,0068
216 x 128
18,1
Coladas
50 kA
2000 A
0,0055
256 x 128
21,2
65 kA
2500 A
0,0043
314 x 128
28,9
65 kA
3200 A
0,0037
384 x 128
35,1
80 kA
4000 A
0,0028
464 x 128
41,1
100 kA
Norma de Especificação
IEC 61439-6
Frequência Nominal ( f )
50 / 60 Hz
Fator de Diversidade Nominal (RDF)
1
Método de Instalação
Abrigado
Material do Condutor
Alumínio Liga 6101
Cor do Invólucro
Sem Pintura
